HT32F52352的资料在网上实在是太少了（相对于stm32），花了很长时间，利用的是ESK32-30501v2.1这块板子终于实现了USART串口的发生和接收，接收中断、FIFO功能。以后开发其它模块可以直接拿来就用了。

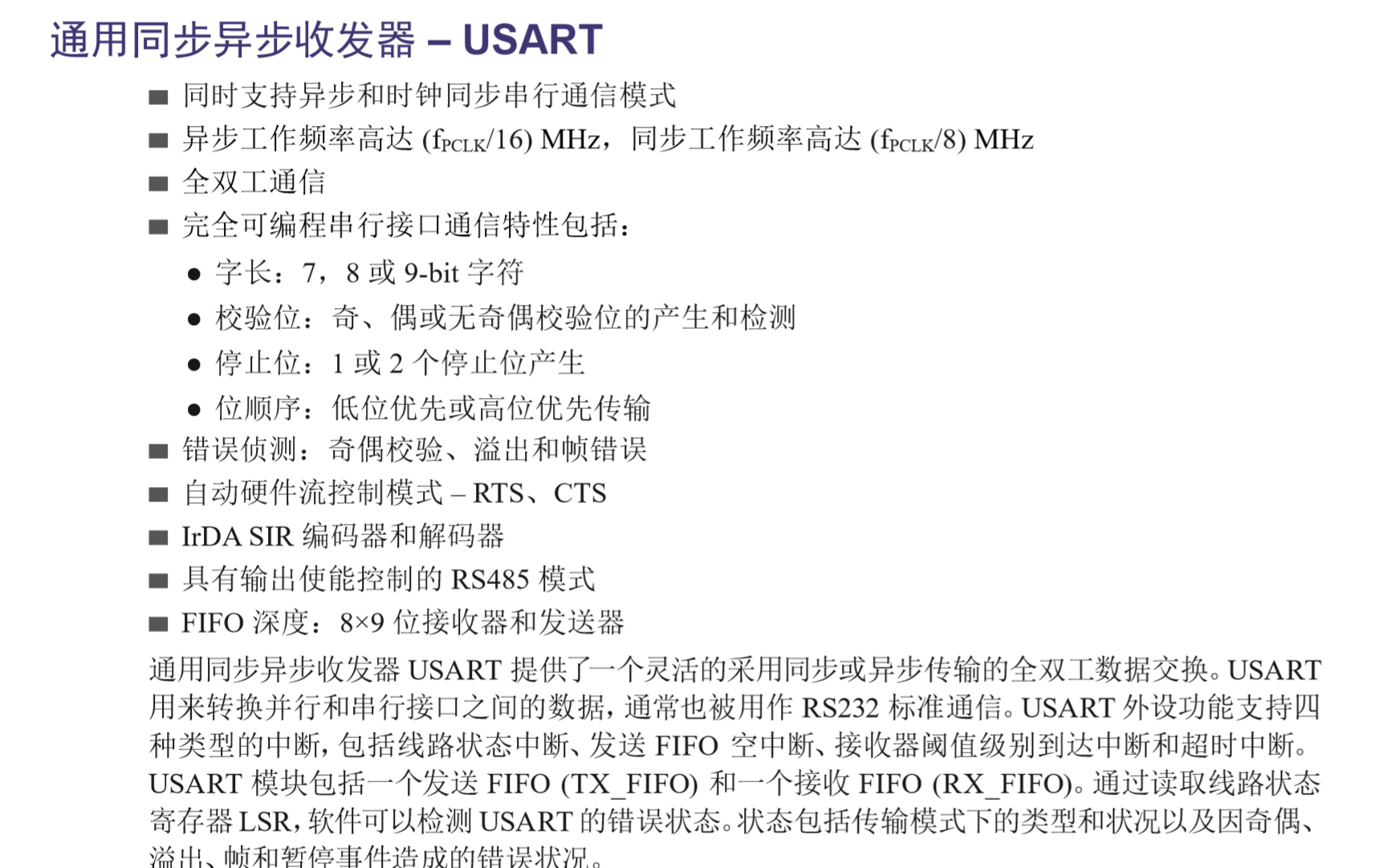

由于这块板子相当于已经集成了CH340TTL转usb模块，无需外接CH340就可以在电脑端接收和发生数据。（注意：板子上中间的跳帽需跳到左边才能实现此功能）这块mcu一共有两组USART串口（USART0和USART1）在数据手册可以看到，可用于TX,RX的口却有非常多个。
USART通常有三种模式接收方式，分别是查询方式、中断方式、中断＋FIFO方式。
查询方式就是代码不断的去查询寄存器状态。这种方式的好处就是实时性比较高，缺点就是太占用单片机的性能了，毕竟单片机也不单只是去查usart串口有无数据吧。
中断方式比较常用，这种方式的好处就是实时性比较高，实用于实时性很高的场景，缺点也很明显，那就是比较占用单片机性能。
中断＋FIFO方式则是对中断的补充，使用FIFO，可以在连续接收若干个数据后才产生一次中断，然后一起进行处理。这样可以提高接收效率，避免频繁进中断，适用于大数据传输。 但是使用FIFO接收多字节数据进中断不好的地方是实时性会受到一定的影响，对某些实时性要求高的场合，比如说要求UART收到某个特定字符就立刻停止发送数据这样一个场合，使用FIFO每多个字节进一次中断就不合适了。 所以说使用FIFO好处是1、避免频繁进中断，提高吞吐率 2、避免数据因没有及时处理而丢失。不好的地方是实时性受影响。
在现实中具体用那种方式，需要按照需求来确定。以下是HT32F52352的实现代码。
usart.c
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
|
#include "usart.h"
#include "ht32f5xxxx_gpio.h"
/**************************实现函数********************************************
函数说明：配置usart串口
*******************************************************************************/
void USART_Configuration(void)
{
USART_InitTypeDef USART_InitStructure;
AFIO_GPxConfig(USART_GPIO_GROUP, USART_TX_PIN, AFIO_FUN_USART_UART);
AFIO_GPxConfig(USART_GPIO_GROUP, USART_RX_PIN, AFIO_FUN_USART_UART);
/*
波特率： 115200
长度： 8bits
停止位： 1位
校验位： 无
模式： 正常模式
*/
USART_InitStructure.USART_BaudRate = 115200;
USART_InitStructure.USART_WordLength = USART_WORDLENGTH_8B;
USART_InitStructure.USART_StopBits = USART_STOPBITS_1;
USART_InitStructure.USART_Parity = USART_PARITY_NO;
USART_InitStructure.USART_Mode = USART_MODE_NORMAL;
USART_Init(COM1_PORT, &USART_InitStructure);
// 使能 COM1_PORT 发送和接收
USART_TxCmd(COM1_PORT, ENABLE);
USART_RxCmd(COM1_PORT, ENABLE);
//中断设置
NVIC_EnableIRQ(COM1_IRQn);
USART_IntConfig(COM1_PORT, USART_FLAG_RXDR , ENABLE);
USART_IntConfig(COM1_PORT, USART_FLAG_TXDE , ENABLE);
/* 设置FIFO接收等级 */
USART_RXTLConfig(COM1_PORT, USART_RXTL_04);
}
/**************************实现函数********************************************
函数说明：接收中断服务函数
*******************************************************************************/
void COM1_IRQHandler(void)
{
u8 data;
if( USART_GetFlagStatus(COM1_PORT, USART_FLAG_RXDR ) ) //接收中断
{
data = USART_ReceiveData(COM1_PORT); //读取接收到的数据
printf("data = %c\n",data); //把收到的数据发送回电脑
}
}
/**************************实现函数********************************************
函数说明：FIFO
*******************************************************************************/
void USART_Tx(const char* TxBuffer, u32 length)
{
int i;
for (i = 0; i < length; i++)
{
while (!USART_GetFlagStatus(COM1_PORT, USART_FLAG_TXC));
USART_SendData(COM1_PORT, TxBuffer[i]);
}
}
/**************************实现函数********************************************
函数说明：发送一个字节
*******************************************************************************/
void Usart_Sendbyte(HT_USART_TypeDef* USARTx, u8 data)
{
USART_SendData(USARTx, data);
while (USART_GetFlagStatus(USARTx, USART_FLAG_TXDE) == RESET);
}
/**************************实现函数********************************************
函数说明：发送数组
*******************************************************************************/
void Usart_SendArray(HT_USART_TypeDef* USARTx, u8 *array,u8 num)
{
u8 i;
for( i = 0;i < num;i++)
{
Usart_Sendbyte(USARTx,*array);
array++;
}
}
/**************************实现函数********************************************
函数说明：发送字符串
*******************************************************************************/
void Usart_SendStr(HT_USART_TypeDef* USARTx, uint8_t *str)
{
uint8_t i;
for(i = 0;str[i] != '\0';i++)
{
Usart_Sendbyte(USARTx,str[i]);
}
}
|
usart.h
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
|
#ifndef __USART_H
#define __USART_H
#include "ht32f5xxxx_usart.h"
#include "sys.h"
#define USART_GPIO_GROUP (GPIO_PA)
#define USART_TX_PIN (GPIO_PIN_4)
#define USART_RX_PIN (GPIO_PIN_5)
#define USART_AFIO_MODE (AFIO_FUN_USART_UART) //默认模式：AFIO_MODE_DEFAULT ，AFIO_MODE_1~15对应模式1~15
#define COM1_PORT (HT_USART1)
#define COM1_IRQn (USART0_IRQn)
void USART_Configuration(void);
void COM1_IRQHandler(void);
void Usart_Sendbyte(HT_USART_TypeDef* USARTx, u8 data);
void Usart_SendArray(HT_USART_TypeDef* USARTx, u8 *array,u8 num);
void Usart_SendStr(HT_USART_TypeDef* USARTx, uint8_t *str);
void USART_Tx(const char* TxBuffer, u32 length);
#endif
|
