七段数码管显示当前日期

GaHo 收录于 Python语言程序设计

2020-05-06 约 1189 字预计阅读 3 分钟次阅读

作为电子信息工程的一名学生，七段数码管可以说是很常见的了。七段数码管通常用来显示时间。今天就利用七段数码管的例子要巩固刚刚所学的函数使用方法。

要实现标题的目的，首先要了解七段数码管。要绘制图，我想到了刚开始学python时的turtle库，利用turtle函数完成绘制。

基本思路

步骤1：绘制单个数字对应的数码管

步骤2：获得一串数字，绘制对应的数码管

步骤3：获得当前系统时间，绘制对应的数码管

步骤1：绘制单个数字对应的数码管

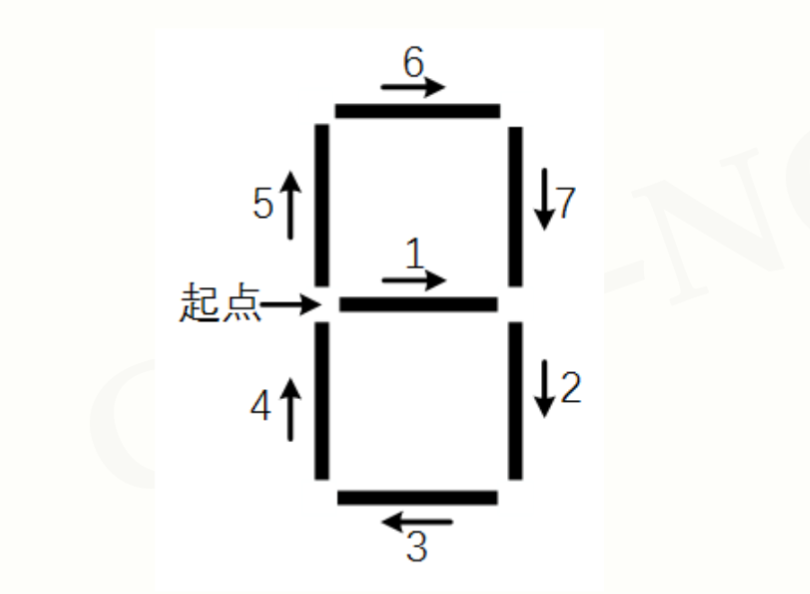

七段数码管由7个基本线条组成，不同的线条之间的组合可以表示不同的数字和字母。这样走，可以一次性走完七段。因此只要确定在哪一条线段画笔时抬起，还是放下。就可以实现绘制。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17


import turtle
def drawLine(draw):   #绘制单段数码管
    turtle.pendown() if draw else turtle.penup()
    turtle.fd(40)
    turtle.right(90)
def drawDigit(digit): #根据数字绘制七段数码管
    drawLine(True) if digit in [2,3,4,5,6,8,9] else drawLine(False)
    drawLine(True) if digit in [0,1,3,4,5,6,7,8,9] else drawLine(False)
    drawLine(True) if digit in [0,2,3,5,6,8,9] else drawLine(False)
    drawLine(True) if digit in [0,2,6,8] else drawLine(False)
    turtle.left(90)
    drawLine(True) if digit in [0,4,5,6,8,9] else drawLine(False)
    drawLine(True) if digit in [0,2,3,5,6,7,8,9] else drawLine(False)
    drawLine(True) if digit in [0,1,2,3,4,7,8,9] else drawLine(False)
    turtle.left(180)
    turtle.penup()
    turtle.fd(20)

步骤2：获得一串数字，绘制对应的数码管

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30


import turtle
def drawLine(draw):   #绘制单段数码管
    turtle.pendown() if draw else turtle.penup()
    turtle.fd(40)
    turtle.right(90)
def drawDigit(digit): #根据数字绘制七段数码管
    drawLine(True) if digit in [2,3,4,5,6,8,9] else drawLine(False)
    drawLine(True) if digit in [0,1,3,4,5,6,7,8,9] else drawLine(False)
    drawLine(True) if digit in [0,2,3,5,6,8,9] else drawLine(False)
    drawLine(True) if digit in [0,2,6,8] else drawLine(False)
    turtle.left(90)
    drawLine(True) if digit in [0,4,5,6,8,9] else drawLine(False)
    drawLine(True) if digit in [0,2,3,5,6,7,8,9] else drawLine(False)
    drawLine(True) if digit in [0,1,2,3,4,7,8,9] else drawLine(False)
    turtle.left(180)
    turtle.penup()
    turtle.fd(20)
def drawDate(date):  #获得要输出的数字
    for i in date:
        drawDigit(eval(i))  #通过eval()函数将数字变为整数
def main():
    turtle.setup(800, 350, 200, 200)
    turtle.penup()
    turtle.fd(-300)
    turtle.pensize(5)
    drawDate('20181010')
    turtle.hideturtle()
    turtle.done()
main()

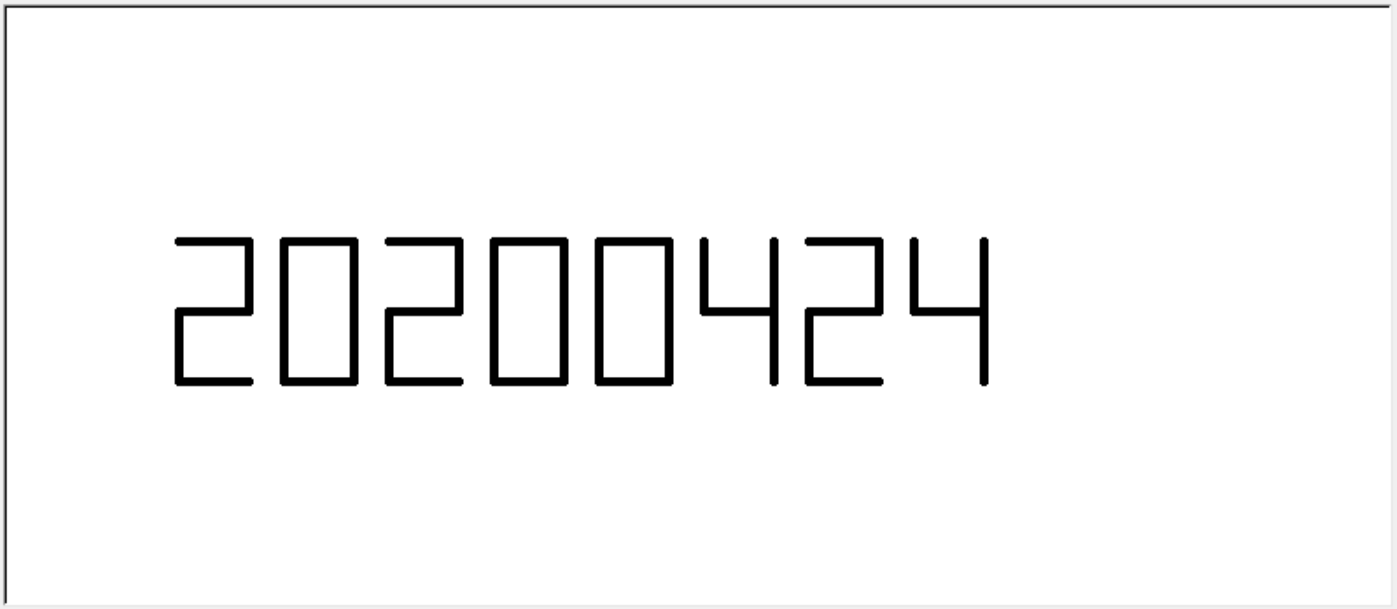

效果：

步骤3：获得当前系统时间，绘制对应的数码管

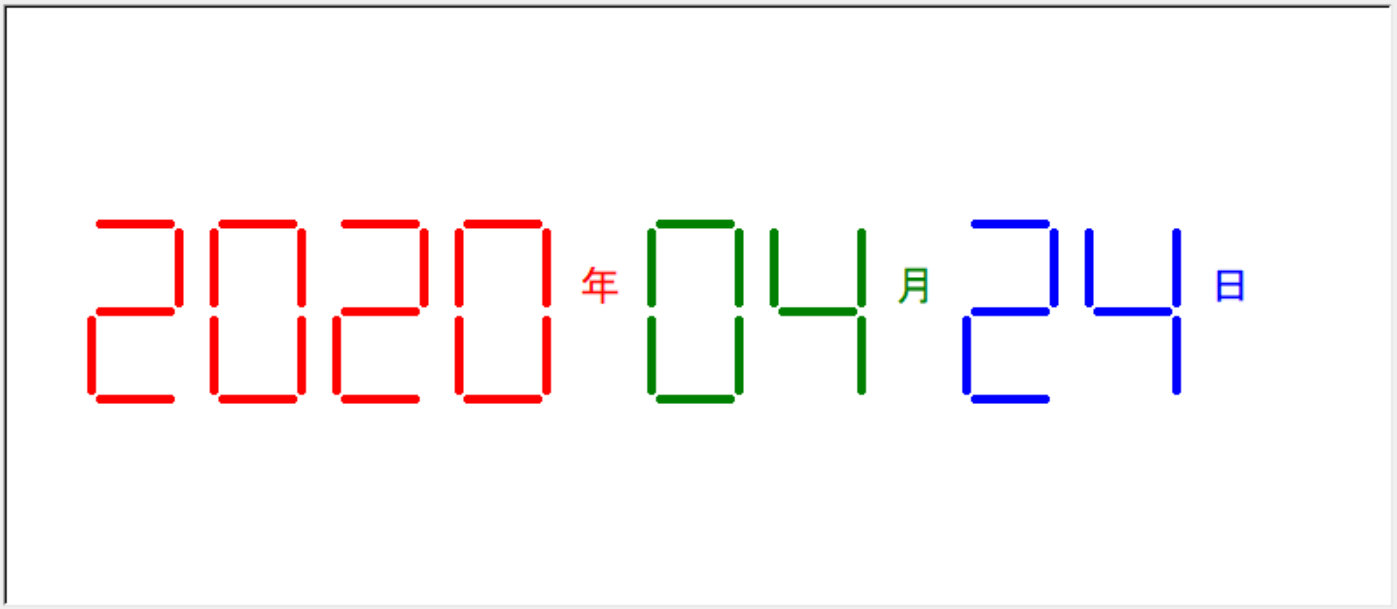

用time库获取当前时间，并用time.strftime格式化时间，约定好- = + 分别表示年月日。利用turtle.write函数，写下”年月日“这三个汉字。最后再优化一下，比如画笔之间的间隔长短，让七段数码管不在连起来，而是有段落感，更像现实中的七段数码管。再比如用turtle.pencolor改变颜色，等等

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49


#SevenDigitsDrawV2.py
import turtle, time
def drawGap(): #绘制数码管间隔
    turtle.penup()
    turtle.fd(5)
def drawLine(draw):   #绘制单段数码管
    drawGap()
    turtle.pendown() if draw else turtle.penup()
    turtle.fd(40)
    drawGap()
    turtle.right(90)
def drawDigit(d): #根据数字绘制七段数码管
    drawLine(True) if d in [2,3,4,5,6,8,9] else drawLine(False)
    drawLine(True) if d in [0,1,3,4,5,6,7,8,9] else drawLine(False)
    drawLine(True) if d in [0,2,3,5,6,8,9] else drawLine(False)
    drawLine(True) if d in [0,2,6,8] else drawLine(False)
    turtle.left(90)
    drawLine(True) if d in [0,4,5,6,8,9] else drawLine(False)
    drawLine(True) if d in [0,2,3,5,6,7,8,9] else drawLine(False)
    drawLine(True) if d in [0,1,2,3,4,7,8,9] else drawLine(False)
    turtle.left(180)
    turtle.penup()
    turtle.fd(20)
def drawDate(date):
    turtle.pencolor("red")
    for i in date:
        if i == '-':
            turtle.write('年',font=("Arial", 18, "normal"))
            turtle.pencolor("green")
            turtle.fd(40)
        elif i == '=':
            turtle.write('月',font=("Arial", 18, "normal"))
            turtle.pencolor("blue")
            turtle.fd(40)
        elif i == '+':
            turtle.write('日',font=("Arial", 18, "normal"))
        else:
            drawDigit(eval(i))
def main():
    turtle.setup(800, 350, 200, 200)
    turtle.penup()
    turtle.fd(-350)
    turtle.pensize(5)
#    drawDate('2018-10=10+')
    drawDate(time.strftime('%Y-%m=%d+',time.gmtime()))
    turtle.hideturtle()
    turtle.done()
main()
